Square Design Aluseline elektrolüüsi protsess

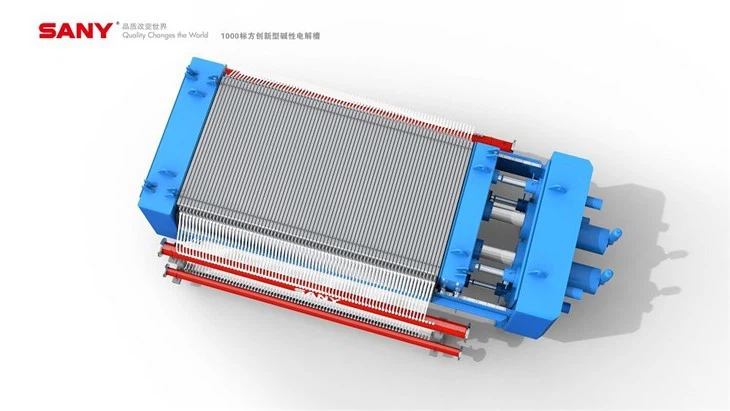

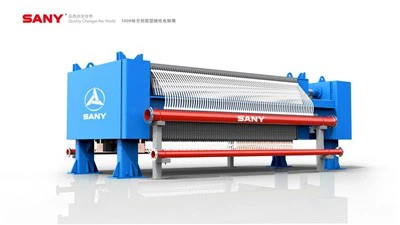

1000 Nm³/h Square AWE seadmed

① Lihtne kasutada ja hooldada

Suletud hüdraulilise ekstrusiooniga, lahti monteeritud ja kohapeal kokku pandud ning kiire hooldusaeg

② Modulaarne disain

Sõltumatu ühekambriline seade, laiendatavad üksikelemendid ja ühendatavad mitmed elemendid

③ Madal energiatarve

Nullvahega disain, puhtad nikkelelektroodid ja kõrge juhtivus

④ Kõrge töökindlus

Kahekordne ohutuskindlustus hüdraulilise automaatjuhtimise ja mitmepunktilise mehaanilise lukustuse, ülitugeva mehaanilise tugiraami ning ühekambri sõltumatu vedeliku sisse- ja väljalaskeavaga, et tagada ühtlane temperatuuriväli

1. Vesiniku tootmine 1000Nm³/h

Ristkülikukujulisel AWE-süsteemil on muljetavaldav väljund, mis saavutab vesiniku tootmise kiiruse kuni 1000 Nm³/h ühiku kohta. Sellel märkimisväärsel võimsusel on kaks eesmärki: rahuldada vesiniku intensiivne vajadus mitme kasutuse kontekstis ja soodustada vesinikuenergia turu laienemist laiemasse ulatusse.

2. Alalisvoolu voolutarve: 4,1–4,3 kWh/Nm³

Tõhus energia muundamine on pöördeline mõõdik leeliselise vee elektrolüüsiseadmete jõudluse hindamisel. Meie elektrolüsaatori alalisvoolu elektritarbimist hoitakse vahemikus 4,1–4,3 kWh/Nm³, mis hõlbustab tõhusat energiakasutust. See mitte ainult ei vähenda vesiniku tootmise kulusid, vaid on kooskõlas ka säästva ja puhta energia arendamise põhimõtetega.

3. Vesiniku puhtus enne puhastamist on üle 99,8%

See ruudukujuline AWE-seade tagab vesiniku puhastuseelse puhtuse, mis ületab 99,8%, tagades, et vesiniku kvaliteet vastab erinevatele rakendusnõuetele.

4. Pärast puhastamist on vesiniku puhtus üle 99,999%

Kasutades keerukaid puhastusmeetodeid, saavutab elektrolüsaator puhastamisjärgse vesiniku puhtuse üle 99,999%. See kõrge puhtusaste muudab selle laialdaselt kasutatavaks sellistes sektorites nagu kütuseelemendid ja energiatootmine, aidates kaasa puhta energia lahenduste edendamisele.

5. Töörõhk: 0,5 MPa

See ruudukujuline AWE-süsteem töötab töörõhul 0,5 MPa, mis kujutab endast tehnoloogilist läbimurret, mis suurendab elektrolüsaatori väljalaskerõhku. See mitte ainult ei taga seadmete ohutut toimimist, vaid muudab selle mitmekülgseks ka mitmesuguste vesiniku kasutamise stsenaariumide jaoks, laiendades seeläbi vesiniku kasutusvõimalusi erinevates valdkondades.

6. Töötemperatuur: 85±5 kraadi

Elektrolüsaator töötab optimaalses temperatuurivahemikus 85±5 kraadi, luues ideaalsed tingimused tõhusaks vesiniku tootmiseks. See stabiilne ja paindlik töötemperatuuri vahemik aitab parandada vesiniku väljundit ja kvaliteeti, hõlbustades tootmise tõhusust.

7. Võimsuse kõikumise vahemik: 10-120%

AWE seade on loodud taluma laia valikut võimsuse kõikumisi, töötades usaldusväärselt tingimustes, mis varieeruvad 10% kuni 120% nimivõimsusest. See kohanemisvõime erinevate elektrivarustuse stsenaariumitega suurendab oluliselt seadmete vastupidavust ja töökindlust.

8. Külmkäivitusaeg 35 min või vähem, kuumkäivitusaeg 5 min või vähem

See elektrolüsaator saavutab külmkäivituse 35 minutiga ja kuumkäivituse vaid 5 minutiga. Sellised kiired käivitamisvõimalused suurendavad seadmete reageerimisvõimet, muutes selle väga sobivaks rakendustele, mis nõuavad sagedast käivitamist ja seiskamist, suurendades seeläbi selle kohanemisvõimet dünaamilistes töökeskkondades.

9. Määratud kasutusiga: 8000h

1,000 Nm³/h AWE-süsteem on läbinud põhjalikud projekteerimise ja testimise etapid ning selle eeldatav kasutusiga on kuni 8,000 tundi. See vastupidav konstruktsioon minimeerib vajaduse sagedaste seadmete vahetamise järele ja vähendab hoolduskulusid, pakkudes kasutajatele töökindlat ja kulutõhusat lahendust.

Miks meie?

• SANY Hydrogen Energy Co., Ltd. (edaspidi "SANY Hydrogen Energy") asutati 2022. aastal, mis on SANY Internationali 100% omanduses olev tütarettevõte. Tuginedes SANY Groupi kogemustele ja kogunemisele seadmete valmistamise ja intelligentse tootmise vallas, toetab SANY Hydrogen Energy uue energiatööstuse ümberkujundamist ja ajakohastamist Hiinas, mis on nüüd ehitanud 2GW automatiseeritud vesinikuenergia seadmete tootmisliini ja Hiina suurima testimisplatvormi. elektrolüsaatorite jaoks. SANY Hydrogen Energy, mille peakontor asub Hunani provintsis Changshas, ​​on pühendunud muutuma maailma juhtivaks vesinikuenergia seadmete lahenduste pakkujaks, mille üks uurimis- ja arendus- ning testimiskeskus on ehitatud Pekingisse.
• SANY Heavy Industry (600031.SH), mis on emaettevõtte SANY Groupi põhiliige, noteeriti 3. juulil 2003. See on esimene ettevõte Hiinas, mis on edukalt rakendanud jagatud aktsiastruktuuri reformi ja saavutanud täieliku ringluse. 2011. aasta juulis valiti SANY Heavy Industry esimest korda turuväärtuse järgi FT Global Top 500 edetabelisse, saades nimekirjas ainsaks Hiina ehitusmasinate ettevõtteks. Lisaks olid noteeritud veel kaks SANY Groupi liiget: SANY Heavy Energy (688349.SH) ja SANY International (00631.HK). 13. mail 2021 valiti SANY Heavy Industry Forbes Global 2000 nimekirja, olles 468. kohal. See kuulus esimest korda 500 parima ülemaailmse ettevõtte hulka. See on nimekirjas esimene masinaehitusettevõte Hiinas ja teine ​​maailmas. SANY Group on kaksteist aastat järjest olnud Fortune Magazine'i välja antud "Hiina imetletuimate ettevõtete" edetabelis ning on neli aastat järjest töötleva tööstuse ettevõtete seas esikohal.
• SANY Group kui maailmatasemel seadmete tootja edendab jõuliselt vähese CO2-heitega strateegiat ja laiendab selle ulatust põhjalikult uuele energiasektorile, mis hõlmab tuuleenergiat (Sany Heavy Energy), päikeseenergiat (SANY Silicon Energy), vesinikuenergiat (SANY). Vesinikenergia) ja energia salvestamine (SANY Lithium Energy), et moodustada suletud ahelaga tööstusahel alates vesiniku tootmisest kuni ladustamise, transpordi ja tankimiseni, et realiseerida laiaulatuslikud rakendusstsenaariumid kõikehõlmava "rohelise energia ja rohelise vesiniku" lahenduse jaoks. süsinikuvaba maailma areng.

Eelised

■ Meil on eelis vesiniku suuremahulises tootmises tuule-, päikese- ja rohelise energiaga.

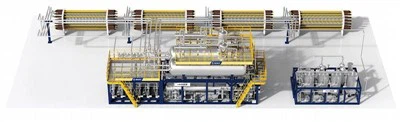

Et rahuldada nõudlust tuule-, päikese- ja rohelise energiaga vesiniku suuremahulise tootmise uue stsenaariumi järele, oleme välja töötanud vesiniku tootmisseadmed võimsusega 1,000 Nm³/h ja kõik-ühes vesiniku. tootmissüsteem, mis koosneb neljast 1,000 Nm³/h ühikust, valides südamikumaterjalid, nagu üliaktiivsed ja stabiilsed elektroodid, kõrge õhutiheduse ja madala pinnatakistusega membraanid, modifitseeritud PTFE tihendustihendid ja CAE simulatsiooni kasutamine elektrolüsaatori vooluvälja struktuuri analüüs ja optimeerimine, mille põhiparameetrid on Hiinas esikohal. 2023. aastal võitsime ettevõtte Jilin Electric Power Co., Ltd. Da'an Wind ja Solar Green vesiniku sünteesi ammoniaagi integratsiooni demonstratsiooniprojekti pakkumise, mis hõlmas kahte kõik-ühes vesiniku tootmissüsteemi, mis koosnesid neljast 1,{{ 11}} Nm³/h ühikut igaüks, mis on projekti toimimist oluliseks toetavaks jõuks.

■ Meil on eelis iseseisvalt arendatud ja toodetud BOP-süsteemides.

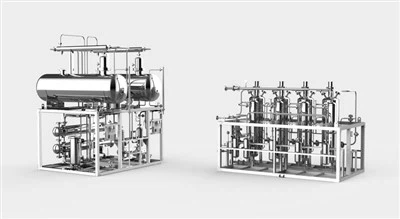

BOP-süsteemi uurimis- ja arendustegevuse ning projekteerimise teostame keemiatehniliste arvutusandmete alusel, mille eesmärk on lihtne paigaldus, töökindel töö, ohutu töö ja lühem paigaldusperiood, et tagada BOP-süsteemi kõrge kohanemisvõime kõikuva töövõimsusega. vesiniku tootmise ajal. Lõpetatud on 100–6,000 Nm³/h eraldus- ja puhastussüsteemide arendus ja katseline kontrollimine, mida rakendatakse mitmetes turuprojektides. Klientide spetsiifiliste vajaduste rahuldamiseks on saadaval kohandatud BOP-süsteemi teenused.

■Oleme ehitanud ja kasutusele võtnud 20MW-klassi kõik-ühes elektrolüüsi testimisplatvormi, mis hõlmab jõudluse testimist, juhtimise optimeerimist, töökindluse kontrollimist ja muid funktsioone, mis on läbinud HAZOP, SIL, QRA ja muud ohutushinnangud ning piksekaitse riskihinnangu.

See platvorm suudab täielikult rahuldada leeliseliste elektrolüüsaatorite ja BOP-süsteemide igakülgsete testide vajadusi, mis on kokku kestnud tuhandeid tunde, pakkudes olulist andmetuge elektrolüsaatorite, BOP-süsteemide ja abiseadmete toodete kiireks kontrollimiseks ja iteratiivseks uuendamiseks.

■ Meil on eelis suuremahuliste seadmete intelligentses tootmises.

Tuginedes SANY Groupi eelistele intelligentsetes tootmis- ja kvaliteeditagamissüsteemides, oleme ehitanud automatiseeritud tootmisliinid 2GW elektrolüsaatorite jaoks, olles esimesed, kes tegid läbimurde põhiprotsessides nagu automaatne etteanne, automaatne argoonkaarkeevitus, automaatne takistuskeevitus, torud eeltöötlemine ja ülitäpne virnastamine, mis on oluliselt parandanud vesinikuseadmete tootmiskvaliteeti. Oleme loonud tervikliku tootmisprotsessi standardse juhtimissüsteemi, mis hõlmab kogu vesinikuseadmete tootmisprotsessi, et tagada protsessi vastavus regulatiivsetele nõuetele.

■ Meil on eelis tuuleenergia, päikeseenergia, vesiniku, jaamade ja sõidukite sünergias.

SANY Groupi vähese CO2-heitega strateegiast lähtuvalt teeb SANY Hydrogen Energy (vesiniku tootmisseadmed ja vesiniku tankimise seadmed) tihedat koostööd SANY Renewable Energy (tuuleenergia ja ulatuslik vesiniku tootmine rohelisest energiast), SANY Silicon Energy (fotogalvaanika) ja SANY Heavy Truck (elektrisõidukid ja vesinikkütuseelemendiga elektrisõidukid), et moodustada vähese CO2-heitega tööstuse suletud ring. SANY Hydrogen Energy pole mitte ainult võimeline teadus- ja arendustegevuseks ning vesinikuenergia seadmete tootmiseks, vaid on juurdepääsetav ka tuule- ja fotogalvaanilise energia suurandmetele, pannes tugeva aluse rohelisest energiast vesiniku tootmissüsteemi arendamisele ja klastri pidevale uuendamisele. kontrollistrateegia, mis hõlbustab klientidele keerukamate ja ökonoomsemate lahenduste pakkumist integreeritud rohelise vesiniku tootmiseks ja kasutamiseks, et edendada kogu tööstuse kvaliteetset arengut.

SANY Vesinikuenergia GW-taseme pakettlahendused.

GW-taseme vesiniku tootmislahendused hõlmavad 66 suuremahulist ruudukujulist elektrolüsaatorit, 22 komplekti kõik-ühes õhu-vedeliku eraldussüsteeme, 11 komplekti kõik-ühes puhastussüsteeme, 66 komplekti suure jõudlusega toiteallikaid ja 1 komplekt SIEMS energiahaldussüsteemi SANY poolt see suurendab rohelise elektri üldist kasutusmäära 10%, mis on parem peamiselt kogu vesiniku tootmistehase väiksema jalajälje tõttu ja hoolduskulude vähenemine 30% moodulile orienteeritud konstruktsiooni alusel maksimaalse töövõimsuse tihedusega kuni 12000 A/m².

SANY Hydrogen Energy on esimene, kes realiseerib suuremahulise survestatud ruudukujulise elektrolüüsitehnoloogia, mis võib suurendada gaasi-vedeliku eraldamise töötlemisvõimsust 3 korda.

Seadmete võimsuse kõikumine jääb vahemikku 10% kuni 120%, vähendades startide ja seiskamiste arvu 30%. Seade töötab hästi kohandatava toiteallikaga, mis hoiab harmooniliste moonutuste kogusumma alla 2%. Lisaks ei vähenda selle kombinatsioon vertikaalse separaatoriga mitte ainult helitugevust, vaid suurendab veelgi eraldusvõimet.

SANY Hydrogen Energy GW-taseme lahenduste ajuna toetab see SANY Hydrogen Energy SIEMS-i energiahaldussüsteem tuule- ja päikesesüsteemi hetkeprognoose, juhib miljonitel tuumaandmetel põhinevat vesiniku tootmise juhtimissüsteemi ja realiseerib. energia kiire süntees, säilitades samal ajal võrguvälise liidese. Lisaks võib enda väljatöötatud klastri juhtimisalgoritm katta enam kui 80 elektrolüüsikomplekti ühilduvust ja tagada samal ajal selle aluseks oleva ohutusmehhanismi.
